SEISMIC LENS · 合成场切片 · ParaView → GIMP · 从数值切片到可编辑科学展板

创作目标

把真实数值输入、原生视图、透明的科学边界和可编辑版式连成一条可复现制作流程。

同一个解析函数，在三个方向显露出不同截面。两条等值线以相同视图比例并列，展示中心区域随阈值收缩。

提示词

可复用提示词模板

用 ParaView MCP 对合成解析场建立 X/Y/Z 三个真实切面，并在中心纵向切面生成 80 和 150 的两条等值线。统一时间色标，使用清楚的单位、原生相机和可读图例。保存原生状态并在原数据不可用时验证副本。把五张原生图交给 GIMP MCP，制作深色科学展板，保留五个图层组和可编辑文字、公式、免责声明。保存并重开 XCF，逐像素核对输入、构图和结果。输入为原创解析示意，明确不声称地震实测、物理解算或地质结论。

根据实际流程整理的复用说明，不是用户原话。

软件与工具

ParaView: 5.13.2；真实 Slice、只读视图检查、原生截图及有界图例/线宽增强已合并
GIMP: 3.0.4；metadata 修复 PR14 已合并；原生临时副本 NoHalo 预览为另一个经过源码/单测/原生复核的开发增量，精确基线和补丁随包提供
Core / Server / CLI: 0.20.41；MCP SDK 1.30.0
Data: 81 × 65 × 97 点，原点(-2,-1.6,0)，间距(0.05,0.05,0.025)；示意坐标单位 km，z 向下
Adapter 适配器: ParaView 0.1.0，9b9de65d 的原生证明与 4c4939b1 文档后续内容等价；GIMP 0.4.1，metadata 基线 ea9270a8 与预览 a3b45aaa 增量分阶段绑定

open_dataset / slice_plane / contour
读入解析 VTI，原生生成真实切面和等值线，核对点、三角面、边界与标量范围
render_preview / inspect_presentation / capture_current_view
原生设置相机、共享色标及线宽；读回已经存在的视图，重开后直接截图，不重新施加样式
save_state / reopen_state
相对路径保存；只通过当前会话可信状态和复制数据哈希重开，验证原始路径不可用时的结果
create_image / create_group / import_layer / place_layer / create_text
GIMP 原生创建图像、分组、图层位置与可编辑文字，导入的五张图逐像素核对
save_image / open_image / inspect_image / export_image
实际完成 XCF 原生层级、十九份文字metadata字节与完整图像重开比较；只覆盖本制作流程
export_preview
从原生临时副本作 NoHalo 等比例缩放并导出 PNG，不放大；保留原图像素、文字、图层、selection 与 metadata，已完成实际 MCP 验收。独立开发增量精确来源随包记录。

安装、兼容性和当前工具能力以项目文档为准；案例的实际环境与执行证据见上述记录。

分步过程

从同一个解析函数出发
Python 只生成确定性的输入数据；后续切面、等值线和原生视图全部通过 DCC MCP 完成。公式与示意单位直接保留在展板中。
保持数值尺度可比较
三张切面使用同一色域；两条等值线使用同一相机比例。输入网格从粗采样细化，保留实际早期图供比较。
把版式保留为原生图层
五个图层组、十九个可编辑文字组成展板，五张输入逐像素核对。实际 XCF 重开后层级、文字、metadata与全图RGBA保持一致。

成果

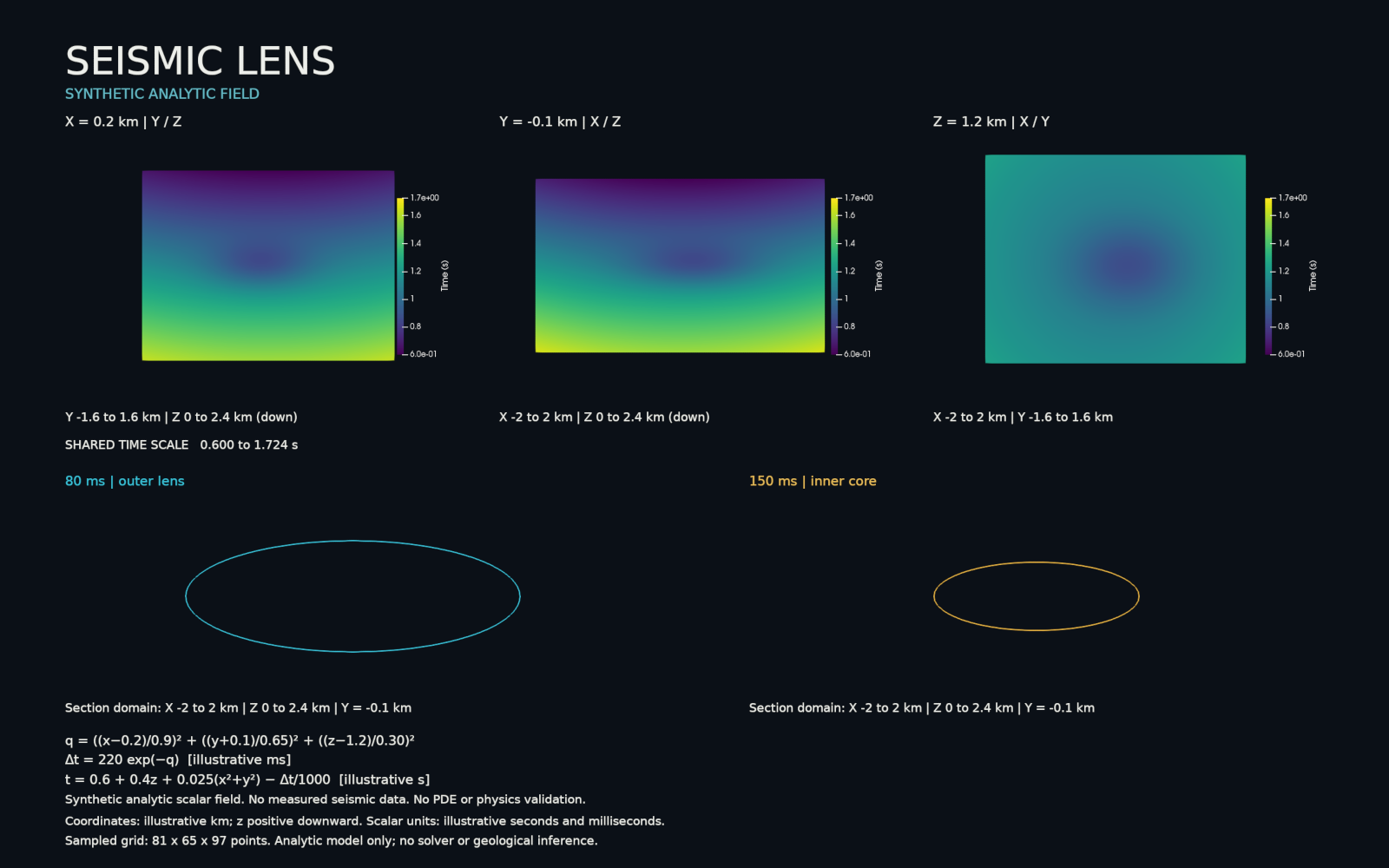

Seismic Lens 五面板展板 — 1600 × 1000 原生 GIMP MCP 预览；2560 × 1600 分层母版保持可编辑，副本缩放、透明 alpha、保存重开与全图 RGBA 已实际验证

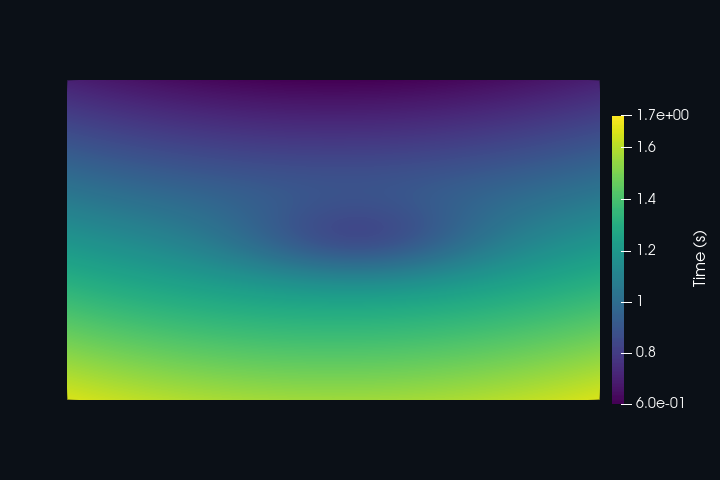

中心纵向切面和原生色标 — 原生 ParaView 输入图，720×480；与2560×1600 XCF 母版中的导入面板像素一致。网站1600×1000总览经过原生缩放。

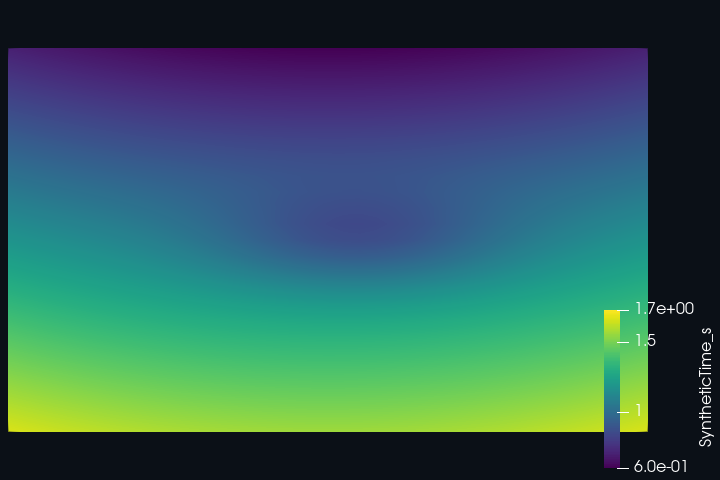

早期粗网格纵向切片 — 实际较早 ParaView 输出，保留原始像素；不是完整展板的同构图比较

验证与边界

检查记录；历史测量与本轮审阅以各行文字为准。
检查	结果	观测与依据
Analytic data and native geometry	通过	Independent formulas checked at all 510,705 points; three Cut sources and two Contour sources have matching geometry, planes, bounds and scalar ranges.
Native ParaView reproduction and relocation	通过	Actual public-source run: 210 SDK events, 52 operations, 36 completed jobs. All five native PNG/PVSM files match the qualified package; saved/relocated presentation and pixels persist without reapplying parameters.
GIMP native composition and editable reopen	通过	Fresh full-authoring: 45 planned operations, 202 SDK events. XCF bytes, 19 saved text parasites, editable hierarchy, all imported panels and full RGBA match; owned cleanup passes.
Copied XCF without original inputs	通过	42 SDK events; original master and five input PNG locations unavailable, copied XCF metadata/tree/RGBA match and original file hashes restored.
Native GIMP web preview	通过	Fresh native02:195 records,52 successful jobs and one intended rejection. Nested active-image IDs are strictly verified against the intended source; pixels, metadata and cleanup pass. The original missing-value comparison is not credited.

证据边界

原创解析示意，没有地震实测数据、PDE 解算或地质推断
当前环境未暴露 CameraClippingRange；验收覆盖实际可读属性与图像像素
MCP 重开限于本会话保存的可信状态；没有放开任意外部 PVSM 导入
开发增量与实际测试版本逐项记录，不冒称 PyPI 已发行能力
静态科学展板；不声称影片或跨机器像素一致
预览工具限定已测试的有界 RGB/RGBA 8-bit 格式与受信任本地目录；仅 Linux GIMP 3.0.4 原生验收，Windows 不在本次资格内

最近审阅：2026-10-04T07:55:40Z

工程文件

选择工程、复现包或导出资源。使用前请查看本案例的软件版本、依赖、格式边界与许可。

完整可编辑工程与复现包 · 5.96 MBZIP · 5.7 MiB
下载工程

资源与许可

来源：来源与代码
来源提交：9b9de65d64f77356eaad4709535c79c49a852eb4

作者：DCC-MCP showcase contributors
许可范围：Artwork and native/source assets: rights reserved; no additional license grant. Separately identified upstream notices retain their scope.
原创合成数据；没有第三方测量数据、模型、贴图、音乐或字体二进制
